OSPF: Optimizando el enrutamiento en redes mediante Single Area y Multi Area

Darwin Gabriel Barzola Abad
julio 28, 2023
12:56 pm
No hay comentarios

El protocolo OSPF (Open Shortest Path First) es uno de los protocolos de enrutamiento más utilizados debido a su capacidad para calcular las mejores rutas y adaptarse a cambios en la topología de la red.

Al final del artículo encontrarás un pequeño test que te permitirá evaluar los conocimientos adquiridos en esta lectura

Ir al Test

Una de las decisiones clave al implementar OSPF es elegir entre utilizar un enfoque de área única (Single Area) o un enfoque de múltiples áreas (Multi Area). En este artículo, exploraremos el protocolo OSPF, sus características principales y las diferencias entre OSPF Single Area y Multi Area.

Protocolo OSPF

El protocolo OSPF es un protocolo de enrutamiento de estado de enlace que opera en la capa de red del modelo OSI. Se basa en el algoritmo Dijkstra para calcular las rutas más cortas y utiliza una base de datos de enrutamiento llamada base de datos de estado de enlace (LSDB) para almacenar información sobre la topología de la red.

OSPF es escalable, eficiente y capaz de adaptarse rápidamente a cambios en la red, lo que lo convierte en una elección popular para redes empresariales de gran tamaño.

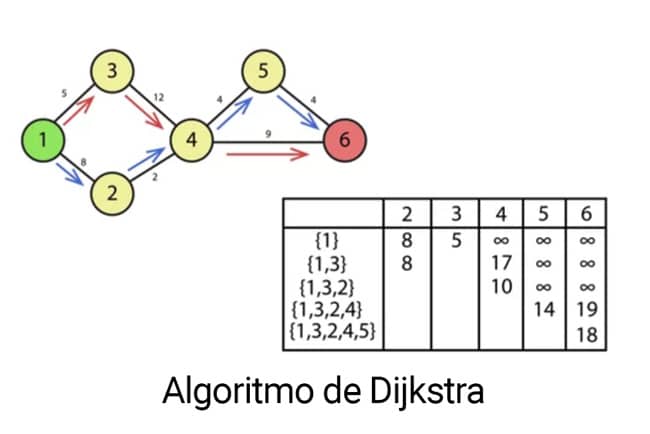

El algoritmo de Dijkstra

El algoritmo de Dijkstra, desarrollado por el científico de la computación Edsger W. Dijkstra en 1956, es un algoritmo de búsqueda de caminos más cortos en un grafo ponderado no dirigido.

Su objetivo principal es encontrar la ruta óptima entre un nodo de origen y todos los demás nodos en un grafo, considerando los pesos o costos asociados a cada arista. El algoritmo de Dijkstra es un enfoque de “estado de enlace”, lo que significa que construye una tabla de enrutamiento basada en información recopilada sobre la topología de la red.

Aplicación del algoritmo de Dijkstra en OSPF

En OSPF, el algoritmo de Dijkstra se utiliza para calcular las rutas más cortas y determinar los caminos óptimos entre los routers en una red. Cada router OSPF mantiene una base de datos de estado de enlace (LSDB) que contiene información sobre los enlaces y las redes adyacentes en la red.

Utilizando esta información, el algoritmo de Dijkstra calcula un árbol de rutas de menor costo, conocido como árbol de expansión mínima, que representa las rutas más cortas desde el router de origen hacia todos los demás routers en la red.

Cómo funciona el algoritmo de Dijkstra en OSPF

Inicialización: El algoritmo comienza con un conjunto de nodos no visitados y establece la distancia inicial desde el nodo de origen como cero, mientras que el resto de los nodos se establecen en infinito.
Bucle principal: El algoritmo selecciona el nodo con la distancia más baja y lo marca como visitado. Luego, examina los nodos vecinos y actualiza sus distancias si se encuentra un camino más corto a través del nodo visitado.
Repetición: Se repite el bucle principal hasta que todos los nodos hayan sido visitados o se haya encontrado la ruta más corta hacia el nodo de destino.
Construcción del árbol de rutas: Al finalizar el algoritmo, se construye el árbol de rutas, que muestra las rutas más cortas desde el nodo de origen a todos los demás nodos en la red.

Beneficios del algoritmo de Dijkstra en OSPF

El uso del algoritmo de Dijkstra en OSPF proporciona varios beneficios clave:

Eficiencia de enrutamiento: El algoritmo de Dijkstra calcula las rutas más cortas de manera eficiente, lo que garantiza que el tráfico se dirija por los caminos más rápidos y optimizados.
Convergencia rápida: OSPF utiliza el algoritmo de Dijkstra para calcular las rutas de manera dinámica y rápida en respuesta a cambios en la topología de la red. Esto permite una rápida convergencia y adaptación a nuevas condiciones de enrutamiento.
Escalabilidad: A medida que la red crece en tamaño y complejidad, el algoritmo de Dijkstra en OSPF sigue siendo escalable, ya que solo se calculan las rutas necesarias en función de los cambios en la topología.

OSPF Single Area

En OSPF Single Area, toda la red se configura dentro de un área única. Esta área, también conocida como área de backbone (área 0), es responsable de propagar las actualizaciones de enrutamiento a través de la red.

OSPF Single Area es simple de configurar y administrar, lo que lo hace adecuado para redes pequeñas y medianas con requisitos de enrutamiento relativamente sencillos. Sin embargo, a medida que la red crece, OSPF Single Area puede enfrentar limitaciones en cuanto a escalabilidad y control de tráfico.

OSPF Multi Area

En OSPF Multi Area, la red se divide en múltiples áreas, incluida el área de backbone (área 0) y áreas regionales adicionales. La configuración de OSPF Multi Area ofrece varias ventajas importantes.

En primer lugar, permite una mayor escalabilidad y administración eficiente en redes más grandes. Al dividir la red en áreas más pequeñas, se reduce la cantidad de información de enrutamiento que cada router debe procesar, mejorando así el rendimiento general.

En segundo lugar, OSPF Multi Area permite un mayor control de tráfico al permitir la implementación de políticas de enrutamiento más granulares en diferentes áreas. Además, la división en áreas aísla los problemas y las fallas, lo que mejora la estabilidad y la resiliencia de la red.

Conclusión

El protocolo OSPF es una solución de enrutamiento poderosa y ampliamente utilizada en redes empresariales. Al elegir entre OSPF Single Area y Multi Area, es esencial considerar las necesidades y características de la red en cuestión.

OSPF Single Area es adecuado para redes más pequeñas y sencillas, mientras que OSPF Multi Area brinda escalabilidad, administración eficiente y un mayor control de tráfico en redes más grandes y complejas.

La elección entre los dos enfoques dependerá de los requisitos específicos de la red y las metas de enrutamiento. En última instancia, OSPF ofrece flexibilidad y capacidad de adaptación para optimizar el enrutamiento y mejorar el rendimiento de la red.

El algoritmo de Dijkstra es un pilar fundamental en OSPF, permitiendo el cálculo de las rutas más cortas y la selección de los caminos óptimos en una red. Gracias a este algoritmo, OSPF puede ofrecer enrutamiento eficiente, adaptabilidad y escalabilidad.

El uso del algoritmo de Dijkstra en OSPF garantiza que los paquetes de datos se enruten por los caminos más cortos y rápidos, mejorando así el rendimiento y la fiabilidad de la red. En resumen, el algoritmo de Dijkstra es una pieza clave en el éxito de OSPF como protocolo de enrutamiento avanzado y ampliamente utilizado en redes empresariales.

Configurando OSPF en MikroTik

A continuación, un ejemplo de configuración básica entre dos equipos MikroTik RouterOS ejecutando OSPF:

1. Configuración del Equipo 1


					# Configurar interfaces
/interface ethernet set [ find default-name=ether1 ] comment="Conexión al Equipo 2"
/interface ethernet set [ find default-name=ether2 ] comment="Conexión a la red local"

2. Configurar direcciones IP


					/ip address
add address=192.168.1.1/24 interface=ether2 comment="Dirección de la red local"
add address=10.20.30.1/30 interface=ether1 comment="Conexión al Equipo 2"

3. Configurar redes para OSPF


					/routing ospf network add area=backbone network=192.168.1.0/24 comment="Red local"
/routing ospf network add area=backbone network=10.20.30.0/30 comment="PTP Router"

4. Configuración del Equipo 2


					# Configurar interfaces
/interface ethernet set [ find default-name=ether1 ] comment="Conexión al Equipo 1"
/interface ethernet set [ find default-name=ether2 ] comment="Conexión a la red local"

5. Configurar direcciones IP


					/ip address
add address=192.168.1.2/24 interface=ether2 comment="Dirección de la red local"
add address=10.20.30.2/30 interface=ether2 comment="PTP Router "

6. Configurar redes para OSPF


					/routing ospf network add area=backbone network=192.168.1.0/24 comment="Red local"
/routing ospf network add area=backbone network=10.20.30.0/30 comment="Red local"

Este ejemplo configura dos equipos MikroTik RouterOS con direcciones IP en la red local y establece una conexión OSPF entre ellos utilizando el área de backbone (área 0.0.0.0).

Asegúrate de ajustar las direcciones IP y las interfaces según tu propia configuración de red. Recuerda que también puedes personalizar la configuración OSPF agregando más redes y ajustando los parámetros según tus necesidades específicas.
