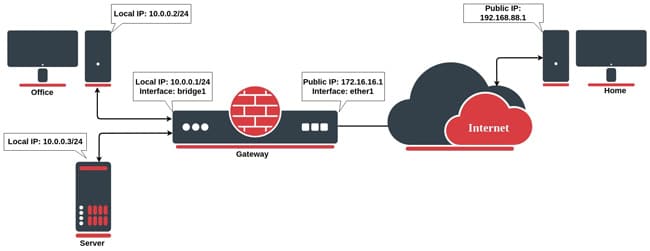

Qué es el Hairpin NAT (NAT en Bucle, NAT Reflejado o NAT Loopback)

¿Cómo Funciona el Hairpin NAT?

Requisito básico

Se aplica en entornos donde un dispositivo dentro de la red local (LAN) intenta acceder a un recurso utilizando la dirección IP pública o el nombre de dominio del recurso.

El problema inicial

Sin Hairpin NAT, el dispositivo en la LAN no puede alcanzar al servidor local usando la IP pública, ya que el router no sabe redirigir el tráfico de vuelta a la LAN.

Con Hairpin NAT

• El tráfico se origina desde un cliente en la LAN hacia la dirección IP pública.
• El router reconoce que el destino de la IP pública apunta a un recurso dentro de la misma LAN.
• A través de reglas de NAT, el router redirige el tráfico de vuelta al recurso interno correspondiente.
• El tráfico regresa al cliente desde el servidor interno, completando la comunicación.

Diagrama de Flujo Simplificado

1. Cliente LAN → Solicitud a IP Pública.
2. Router → Traducir IP Pública a IP Privada del servidor interno.
3. Servidor Interno → Respuesta al Cliente a través del Router.
4. Cliente LAN → Recibe la respuesta como si fuera desde la IP Pública.

Casos de Uso Comunes

1. Acceso a Servicios Internos Usando Nombres de Dominio:
   • Muchas configuraciones de servidores web o aplicaciones usan nombres de dominio que apuntan a la IP pública.
   • Hairpin NAT permite que los dispositivos dentro de la red local accedan al servidor web usando ese dominio.
2. Soluciones de Hosting Locales:
   • Empresas que alojan servicios internos, como servidores web, bases de datos o aplicaciones, pueden facilitar el acceso interno con Hairpin NAT.
3. Pruebas y Desarrollo:
   • Desarrolladores probando aplicaciones que requieren la resolución de nombres de dominio públicos mientras están conectados a la misma red que el servidor.

Configuración General

En MikroTik RouterOS

1. Crear una regla de NAT de destino (dst-nat) para redirigir el tráfico desde la IP pública al servidor interno:

/ip firewall nat add chain=dstnat dst-address=<IP Pública> protocol=tcp dst-port=80,443 action=dst-nat to-addresses=<IP Interna> to-ports=80,443

2. Crear una regla de NAT de origen (src-nat) para manejar el tráfico reflejado correctamente:

/ip firewall nat add chain=srcnat src-address=<Red Interna> dst-address=<IP Interna> action=masquerade

En Routers Cisco

1. Configurar un acceso de NAT estático.

ip nat inside source static <IP Interna> <IP Pública>

2. Configurar una lista de acceso para permitir el tráfico reflejado.

Configuración Alternativa para Hairpin NAT (Si Usas Nombres de Dominio)

En redes donde los clientes utilizan un dominio (e.g., www.midominio.com), puedes añadir una entrada estática en el servidor DNS interno del MikroTik para apuntar directamente a la IP privada del servidor.

1. Configurar una entrada estática DNS:

/ip dns static add name="www.midominio.com" address=192.168.1.100

2. Habilitar el servidor DNS local del MikroTik:

/ip dns set allow-remote-requests=yes

Nota: Esto puede reducir la carga en el router porque evita el redireccionamiento de tráfico.

Resolución de Problemas Comunes

1. Tráfico Bloqueado por el Firewall:

1. • Asegúrate de que no existan reglas de firewall que bloqueen el tráfico entre los clientes internos y el servidor.

Ejemplo de regla para permitir tráfico:

/ip firewall filter add chain=forward \
src-address=192.168.1.0/24 \
dst-address=192.168.1.100 \
action=accept

2. Respuesta Incorrecta desde el Servidor Interno:

1. • Si el servidor responde directamente al cliente (bypasseando el router), asegúrate de que esté configurado para usar el router como puerta de enlace predeterminada (gateway).

3. DNS No Resuelve Correctamente:

1. • Verifica que el dominio se resuelva correctamente dentro de la red interna.

Prueba con comandos:

nslookup www.midominio.com

Consideraciones de Seguridad

1. Control de Acceso:

1. • Aplica restricciones en las reglas de NAT para limitar qué dispositivos pueden acceder al recurso.

/ip firewall nat add chain=dstnat \
src-address=<IP del Cliente Permitido> \
dst-address=<IP Pública del Router> \
action=dst-nat \
to-addresses=<IP Privada del Servidor>

2. Harden (fortalecer) el Servidor Interno:

1. • Asegúrate de que el servidor tenga configuraciones de seguridad robustas, como cortafuegos internos y actualizaciones regulares.

3. Monitoreo:

1. • Mantén un sistema de monitoreo activo para detectar actividades anómalas en el tráfico.

Beneficios Adicionales del Hairpin NAT

• Pruebas de Escenarios Reales: Simula tráfico externo desde la LAN para realizar pruebas de conectividad o diagnóstico de servicios.
• Reducción de Errores: Centraliza la gestión de nombres de dominio y direcciones IP, evitando configuraciones separadas para entornos internos y externos.

Hairpin NAT es una herramienta esencial en redes modernas donde la simplicidad y la flexibilidad en el acceso a recursos internos son prioritarias. Con una configuración correcta, se asegura un acceso fluido y seguro, mejorando la experiencia de usuarios y administradores de la red.
