SwOS (SwitchOS) es un sistema operativo diseñado específicamente para la administración de productos de conmutadores (switches) MikroTik. Es configurable a través del navegador web y proporciona funcionalidades básicas para un switch administrado, y más. Permite administrar el reenvío de puerto a puerto, controlar las tormentas de difusión, aplicar filtros MAC, configurar VLAN, reflejar el tráfico, aplicar limitaciones de ancho de banda e incluso ajustar algunos campos de encabezado MAC e IP.
Pasos básicos

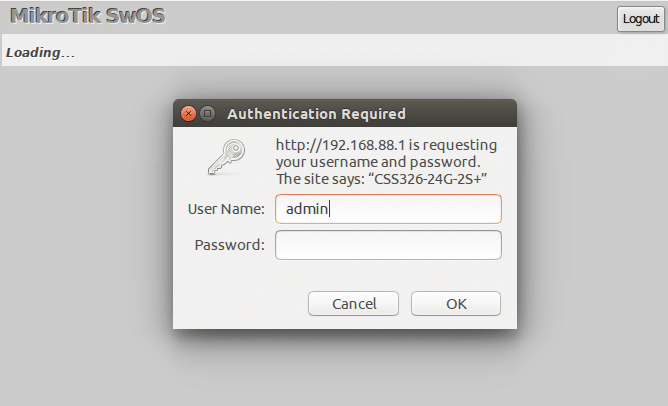

Para conectarse al switch, se debe abrir el navegador web e ingresar la dirección IP del switch (por defecto, 192.168.88.1) y aparecerá una pantalla de inicio de sesión. El switch también puede ejecutar un cliente DHCP para verificar si se le ha asignado una dirección IP diferente por parte del servidor DHCP.
La dirección IP predeterminada de SwOS es 192.168.88.1, el nombre de usuario es “admin” y no hay contraseña establecida por defecto.
Pestañas (tabs) de configuración

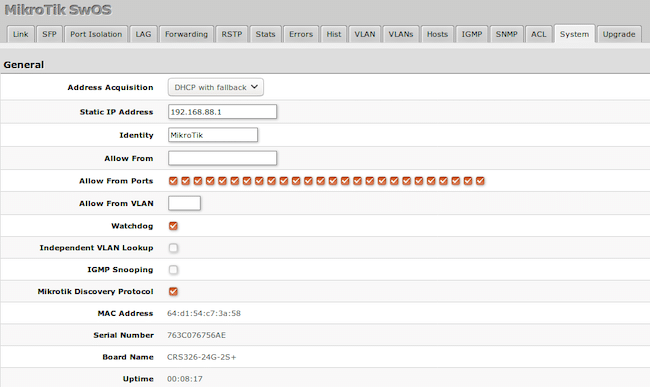

La herramienta de configuración de SwOS tiene una interfaz que consta de múltiples pestañas, dependiendo del modelo del dispositivo. Estas son las pestañas posibles de SwOS: Link, PoE, SFP, Port Isolation, LAG, Forwarding, RSTP, Stats, Errors, Hist, VLAN, VLANs, Hosts, IGMP, SNMP, ACL, System, Health y Upgrade.
Principales botones de acción
En cuanto a los botones de la herramienta de configuración de SwOS, aquí hay una descripción de su funcionalidad:
- Append: agrega un nuevo elemento al final de la lista.
- Apply All: aplica los cambios de configuración actuales.
- Boot RouterOS: inicia el dispositivo en RouterOS.
- Cut: elimina un elemento de la lista.
- Clear: restablece las propiedades del elemento.
- Discard Changes: descarta la configuración no guardada.
- Insert: agrega un nuevo elemento a la lista (lo coloca antes del elemento actual).
- Sort: ordena la tabla VLAN por ID de VLAN; ordena la tabla de hosts por direcciones MAC.
- Change Password: cambia la contraseña del conmutador.
- Logout: cierra sesión en el conmutador actual.
- Reboot: reinicia el conmutador.
- Reset Configuration: restablece la configuración a los valores predeterminados de fábrica.
- Choose File: busca un archivo de actualización o respaldo.
- Upgrade: actualiza el firmware del conmutador utilizando el archivo seleccionado.
- Download & Upgrade: intenta descargar y actualizar automáticamente el firmware; el PC que ejecuta el navegador web debe tener acceso a Internet.
- Restore Backup: restaura la configuración del conmutador utilizando un archivo de respaldo seleccionado.
- Save Backup: genera y descarga un archivo de respaldo del conmutador.
Datos importantes
Es importante tener en cuenta que cada serie de dispositivos de conmutadores RouterBoard tiene su propio firmware que no se puede instalar en modelos de otras series.
El sistema tiene una pestaña dedicada a la información general del conmutador, la administración del conmutador, el restablecimiento de la configuración y la copia de seguridad y restauración de la configuración.
TCP/IP
SwOS utiliza un algoritmo simple para garantizar la comunicación TCP/IP: simplemente responde al paquete con la misma dirección IP y MAC desde la que se recibió el paquete. De esta manera, no es necesario tener una puerta de enlace predeterminada en el propio dispositivo.
Configuraciones
- Gestión de puertos: Permite configurar y administrar los puertos físicos del conmutador, como habilitar/deshabilitar puertos, configurar velocidad y modo de negociación.
- VLAN (Virtual LAN): Permite crear y configurar VLAN para segmentar la red y mejorar la seguridad y el rendimiento.
- Control de tormentas de difusión: Permite controlar y limitar la difusión excesiva de tráfico en la red.
- Filtro MAC: Permite aplicar filtros para permitir o bloquear tráfico basado en direcciones MAC específicas.
- Reflejo de tráfico: Permite copiar el tráfico de un puerto a otro para fines de monitoreo o análisis.
- Limitación de ancho de banda: Permite asignar límites de ancho de banda a puertos o grupos de puertos específicos.
- Configuración de encabezados MAC e IP: Permite ajustar algunos campos de los encabezados MAC e IP.
Configuraciones
- Interfaz web intuitiva: SwOS ofrece una interfaz web fácil de usar para la configuración y administración del conmutador.
- Configuración basada en roles: Permite definir diferentes niveles de acceso y privilegios para los usuarios que administran el conmutador.
- Descubrimiento de vecinos de MikroTik: Proporciona una función de descubrimiento para encontrar la dirección IP del conmutador MikroTik en la red.
- Soporte de actualizaciones de firmware: Permite actualizar el firmware del conmutador para obtener nuevas características y correcciones de errores.
Aplicaciones
- Redes empresariales: SwOS se utiliza comúnmente en redes empresariales para administrar y optimizar la conectividad de red.
- Proveedores de servicios: Los proveedores de servicios pueden aprovechar SwOS para administrar sus infraestructuras de red y ofrecer servicios de conectividad confiables a sus clientes.
- Centros de datos: SwOS puede ser utilizado en entornos de centros de datos para administrar y optimizar el tráfico de red.
- Infraestructuras de telecomunicaciones: SwOS puede ser utilizado para administrar conmutadores en infraestructuras de telecomunicaciones y garantizar una conectividad confiable.
Otros aspectos importantes
Además de las funcionalidades mencionadas anteriormente, algunos puntos importantes a considerar sobre SwOS y su uso en conmutadores MikroTik son:
- Rendimiento y capacidad de conmutación: SwOS está diseñado para aprovechar al máximo el rendimiento y la capacidad de conmutación de los conmutadores MikroTik, permitiendo un flujo eficiente de datos a través de los puertos.
- Monitoreo y estadísticas: SwOS proporciona herramientas de monitoreo y estadísticas que permiten supervisar el tráfico de red, el rendimiento del conmutador y obtener información valiosa sobre el estado y la utilización de los puertos.
- Seguridad: SwOS ofrece opciones de seguridad, como el filtrado MAC y la configuración de VLAN, que ayudan a proteger la red contra accesos no autorizados y mejorar la segmentación y el aislamiento de dispositivos.
- Gestión remota: SwOS permite la administración remota del conmutador a través de la interfaz web, lo que facilita la configuración y el monitoreo desde cualquier ubicación.
- Compatibilidad con otros sistemas: Si bien SwOS es específico para los conmutadores MikroTik, algunos modelos también pueden ejecutar otros sistemas operativos, como RouterOS, lo que brinda flexibilidad en cuanto a la elección del sistema operativo según las necesidades y requisitos específicos.
- Escalabilidad: SwOS es escalable y se puede utilizar en diferentes entornos de red, desde pequeñas empresas hasta grandes infraestructuras de red.
Para finalizar
SwOS es un sistema operativo especializado para la administración de conmutadores MikroTik. Proporciona una amplia gama de funcionalidades de configuración y administración, como VLAN, control de tormentas de difusión, filtrado MAC y limitación de ancho de banda. SwOS se utiliza en diversas aplicaciones, como redes empresariales, proveedores de servicios, centros de datos e infraestructuras de telecomunicaciones.
