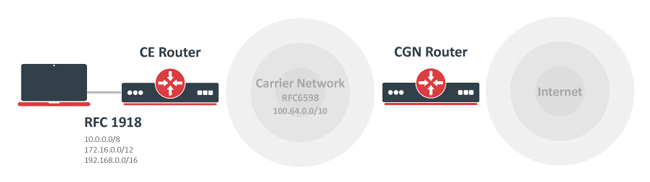

Cómo se implementa masquerade y CGNAT (NAT444) en MikroTik RouterOS

Ejemplo usando script

En lugar de escribir las reglas manualmente, se recomienda usar un script. El siguiente ejemplo se puede adaptar a cualquier requisito de su configuración.

{
######## Adjustable values #########
:local StartingAddress 100.64.0.1
:local ClientCount 5
:local AddressesPerClient 2
:local PublicAddress 2.2.2.2
:local StartingPort 5000
:local PortsPerAddress 200
####################################

# All client chain jump
/ip firewall nat add chain=srcnat action=jump jump-target=clients \
    src-address="$StartingAddress-$($StartingAddress + ($ClientCount * $AddressesPerClient) - 1)"

:local currentPort $StartingPort

:for c from=1 to=$ClientCount do={
    # Specific client chain jumps
    :if ($AddressesPerClient > 1) do={
      /ip firewall nat add chain=clients action=jump jump-target="client-$c" \
      src-address="$($StartingAddress + ($AddressesPerClient * ($c - 1)))-$($StartingAddress + ($AddressesPerClient * $c -1))"
    } else={
      /ip firewall nat add chain=clients action=jump jump-target="client-$c" \
      src-address="$($StartingAddress + ($AddressesPerClient * ($c - 1)))"
    }

    # Translation rules
    :for a from=1 to=$AddressesPerClient do={
      /ip firewall nat add chain="client-$c" action=src-nat protocol=tcp \
      src-address="$($StartingAddress + (($c -1) * $AddressesPerClient) + $a - 1)" to-address=$PublicAddress to-ports="$currentPort-$($currentPort + $PortsPerAddress - 1)"
      /ip firewall nat add chain="client-$c" action=src-nat protocol=udp \
      src-address="$($StartingAddress + (($c -1) * $AddressesPerClient) + $a - 1)" to-address=$PublicAddress to-ports="$currentPort-$($currentPort + $PortsPerAddress - 1)"
      :set currentPort ($currentPort + $PortsPerAddress)
    }
}
}

Los seis valores locales se pueden ajustar y el script se puede pegar en la terminal o almacenar en la sección de scripts del sistema, por si fuera necesario regenerar la configuración posteriormente.

Tras la ejecución, debería obtener un conjunto de reglas

[admin@MikroTik] > ip firewall nat print
Flags: X - disabled, I - invalid; D - dynamic
 0    chain=srcnat action=jump jump-target=clients
      src-address=100.64.0.1-100.64.0.10

 1    chain=clients action=jump jump-target=client-1
      src-address=100.64.0.1-100.64.0.2

 2    chain=client-1 action=src-nat to-addresses=2.2.2.2 to-ports=5000-5199
      protocol=tcp src-address=100.64.0.1

 3    chain=client-1 action=src-nat to-addresses=2.2.2.2 to-ports=5000-5199
      protocol=udp src-address=100.64.0.1

 4    chain=client-1 action=src-nat to-addresses=2.2.2.2 to-ports=5200-5399
      protocol=tcp src-address=100.64.0.2

 5    chain=client-1 action=src-nat to-addresses=2.2.2.2 to-ports=5200-5399
      protocol=udp src-address=100.64.0.2

 6    chain=clients action=jump jump-target=client-2
      src-address=100.64.0.3-100.64.0.4

 7    chain=client-2 action=src-nat to-addresses=2.2.2.2 to-ports=5400-5599
      protocol=tcp src-address=100.64.0.3

 8    chain=client-2 action=src-nat to-addresses=2.2.2.2 to-ports=5400-5599
      protocol=udp src-address=100.64.0.3

 9    chain=client-2 action=src-nat to-addresses=2.2.2.2 to-ports=5600-5799
      protocol=tcp src-address=100.64.0.4

10    chain=client-2 action=src-nat to-addresses=2.2.2.2 to-ports=5600-5799
      protocol=udp src-address=100.64.0.4

11    chain=clients action=jump jump-target=client-3
      src-address=100.64.0.5-100.64.0.6

12    chain=client-3 action=src-nat to-addresses=2.2.2.2 to-ports=5800-5999
      protocol=tcp src-address=100.64.0.5

13    chain=client-3 action=src-nat to-addresses=2.2.2.2 to-ports=5800-5999
      protocol=udp src-address=100.64.0.5

14    chain=client-3 action=src-nat to-addresses=2.2.2.2 to-ports=6000-6199
      protocol=tcp src-address=100.64.0.6

15    chain=client-3 action=src-nat to-addresses=2.2.2.2 to-ports=6000-6199
      protocol=udp src-address=100.64.0.6

[...]

Conclusiones

1. Masquerade y src-nat permiten ocultar redes privadas detrás de una IP pública, siendo masquerade ideal para conexiones con IP dinámica debido a su capacidad de limpiar conexiones al cambiar la IP.
2. CGNAT (NAT444) permite ahorrar direcciones IPv4, pero limita severamente el uso de servicios que requieren conexiones entrantes, como servidores web o juegos en línea, y complica la trazabilidad legal.
3. RouterOS ofrece herramientas avanzadas como scripts y filtros para implementar CGNAT de forma eficiente y segura, siguiendo buenas prácticas como el filtrado de paquetes 100.64.0.0/10 y la asignación determinista de puertos según la RFC 7422.
